RL 940 / RL 940C

2-Wege-Koaxialsystem im Bassreflex-Gehäuse

Der RL 940 richtet sich sowohl an professionelle Anwender in kleinen bis mittleren Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer.

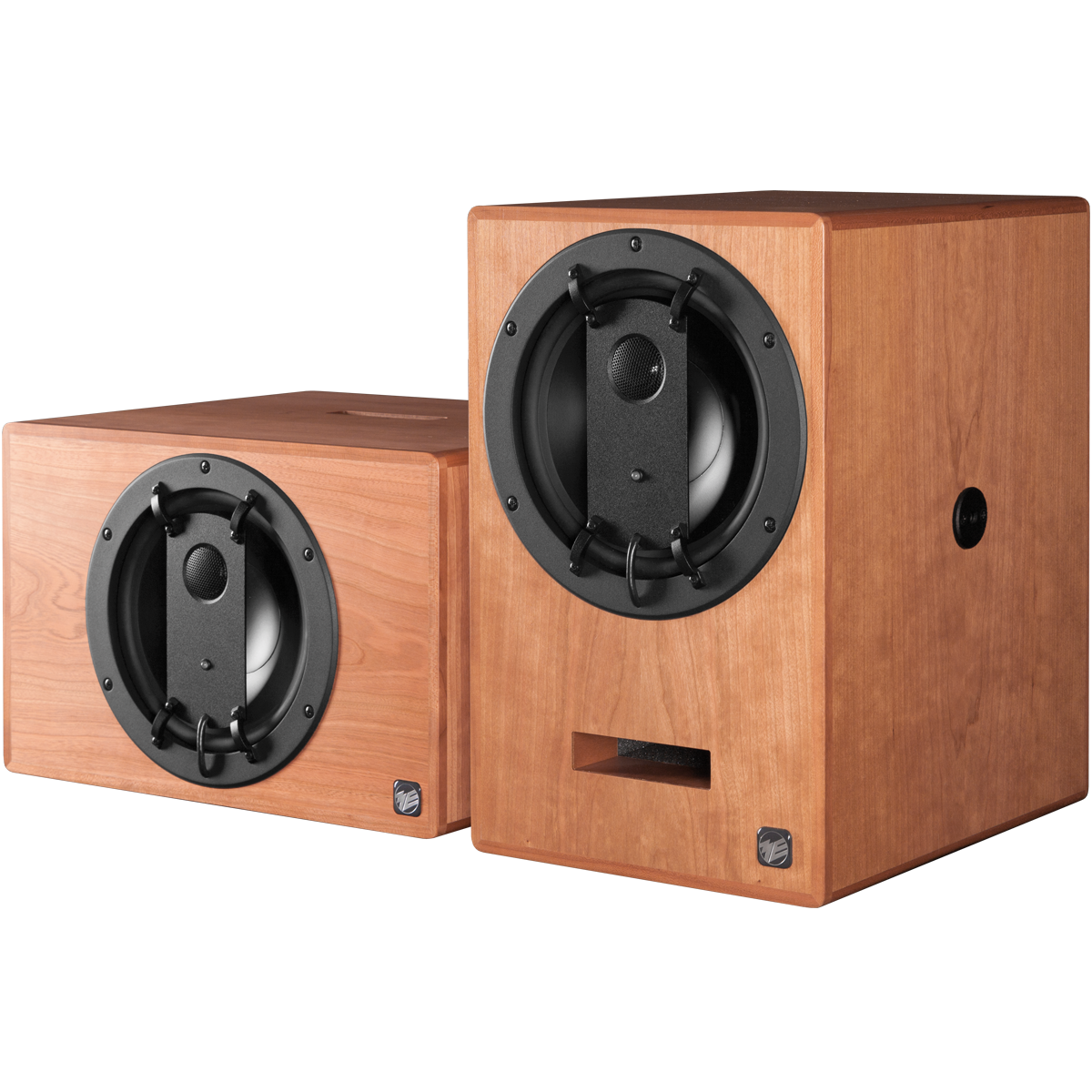

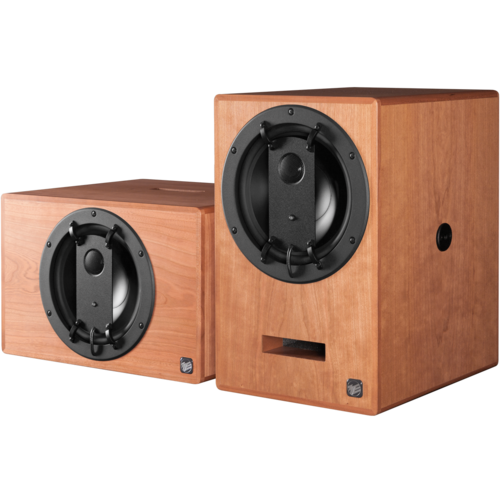

(Abgebildetes Furnier: Amerikanische Kirsche Natur)

RL 940 / RL 940C

Der RL 940 richtet sich sowohl an professionelle Anwender in kleinen bis mittleren Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer. Das auf mittlere Hörabstände optimierte Bündelungsmaß garantiert eine ausgezeichnete Tiefenstaffelung und Klangfarbenneutralität. Die koaxiale Anordnung der Lautsprechersysteme gewährleistet dabei eine hohe Natürlichkeit und Homogenität der punktförmigen Schallquellenabbildung. Selbst bei hohem Abhörpegel zeichnet sich der Lautsprecher durch ungewöhnlich geringe nichtlineare Verzerrungen aus. Das auf eine hohe Impulstreue abgestimmte Bassreflexsystem macht eine niedrige untere Grenzfrequenz von 38 Hz möglich. Das gesamte System ist zudem gruppenlaufzeitoptimiert.

Der zweikanalige Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB gedämpft, um die Komponenten vor Überlastung zu schützen. Zur Anpassung des Übertragungsverlaufs an die akustischen Gegebenheiten des Wiedergaberaums und der Aufstellungsbedingungen ist eine tieffrequente Ortsanpassung in zwei stufenlos einstellbaren Frequenzbändern möglich.

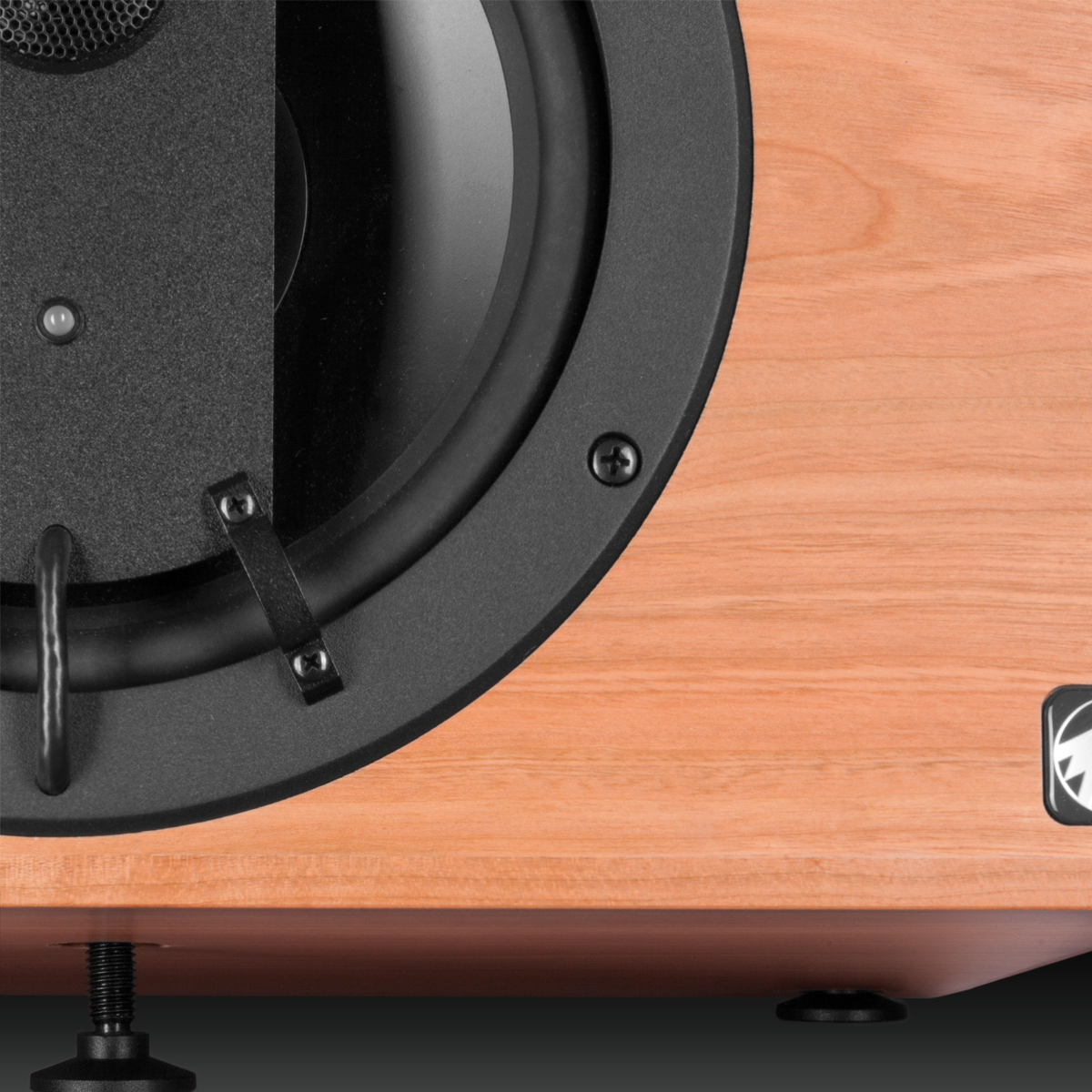

In Surroundanlagen eignet sich der RL 940 sehr gut als Front- und Effektlautsprecher. Als Centerlautsprecher wurde der RL 940C entwickelt, welcher durch seine geringe Bauhöhe oftmals besser integriert werden kann. Zudem lässt sich der Centerlautsprecher durch seine höhenverstellbaren Füße im Gehäuseboden bis zu 15° nach oben neigen, so dass eine perfekte Ausrichtung zum Hörplatz möglich ist. In akustischer und technischer Hinsicht steht der Centerlautsprecher RL 940C dem RL 940 in nichts nach. In Verbindung mit einem unserer BASIS-Modelle wird die Surroundanlage im Tieftonbereich hervorragend ergänzt.

Verschiedene Spezialstative und Halterungen sind als Zubehör für den RL 940 lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

2-Wege-Hauptregielautsprecher für Hörentfernungenzwischen 1,50 m und 3 m

Maximaler Schallpegel
110 dB ... 114 dB / r = 1 m

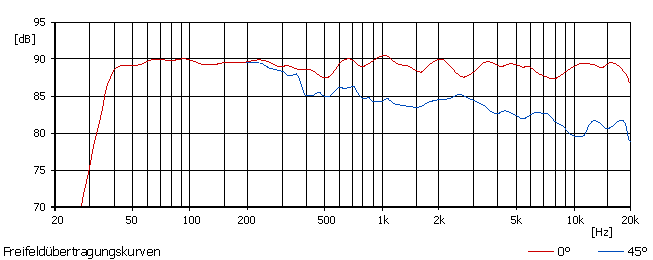

Übertragungsbereich
38 Hz ... 20 kHz ± 3 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 2 dB auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

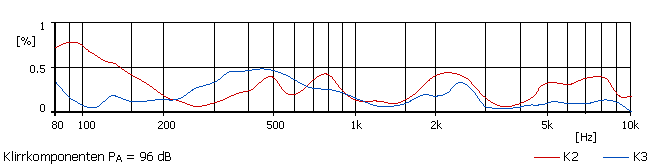

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 40 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch
Elektronische Frequenzweiche
Übernahmefrequenzen

1,8 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
150 W an 4 Ohm
Hochton
100 W an 4 Ohm
Eingangsbuchse

XLR 3F

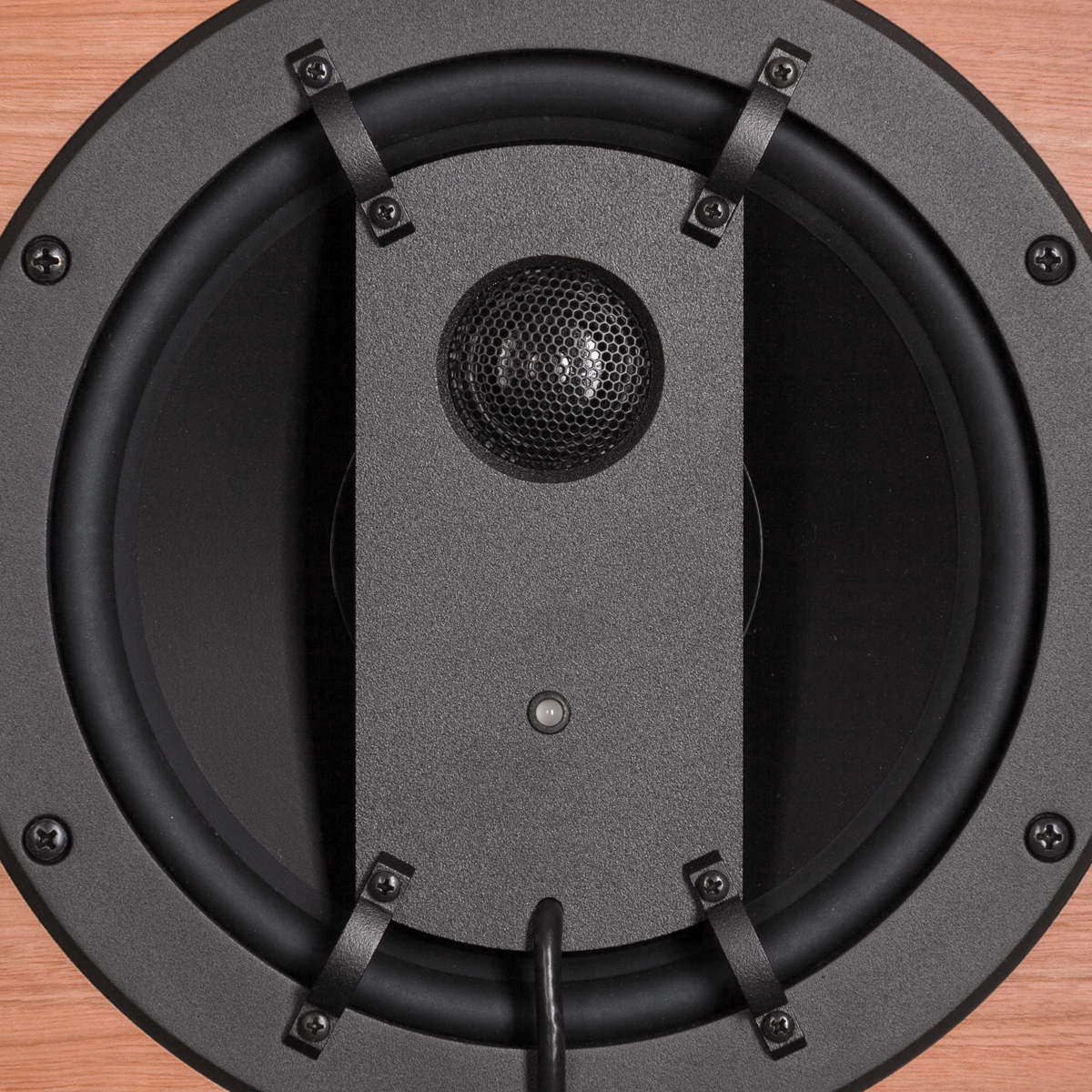

Lautsprecherbestückung

Tiefton
205 mm Konus
Hochton
25 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 V ~ ± 10 %; 50 Hz ... 60 Hz
115 V ~ ± 10 %; 50 Hz ... 60 Hz (optional)
100 V ~ ± 10 %; 50 Hz ... 60 Hz (optional)
Leistungsaufnahme
Max. 180 VA bei Vollaussteuerung
Netzanschluss
Euro-Kaltgerätedose

Abmessungen H x B x T

RL 940
398 x 254 x 345 mm
RL 940C
254 x 398 x 345 mm
Gewicht

18 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 % ... 75 %

Gehäuseausführung

MDF Echtholzfurnier Esche schwarz; optional andere Furniere oder Farben

RL 940
Optional ohne Seitenhalterungen erhältlich
RL 940C
mit höhenverstellbaren Füßen im Gehäuseboden

Gabelständer RL940

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1184 mm, 1414 mm, 1544 mm und 1684 mm (Oberkante Lautsprecher)
  • Bodenplatte: 520 mm x 450 mm oder 380 mm x 430 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

Standfuss RL940

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1109 mm (Oberkante Lautsprecher)
  • Bodenplatte: 275 mm x 365 mm (B x T)
  • Standfuss furniert

Wandhalterung RL940

  • 35° neigbar und 35° schwenkbar
  • Wandhalterung schwarz pulverbeschichtet

Deckenhalterung RL940

  • Lautsprecher schwenkbar gelagert
  • Standardlänge zwischen Adapterplatte und Gabel: 300 mm
  • Optional andere Länge lieferbar
  • Deckenhalterung schwarz pulverbeschichtet

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
