TS11

Passiver 2-Wege Koaxial-Lautsprecher für Wand- und Deckeneinbau

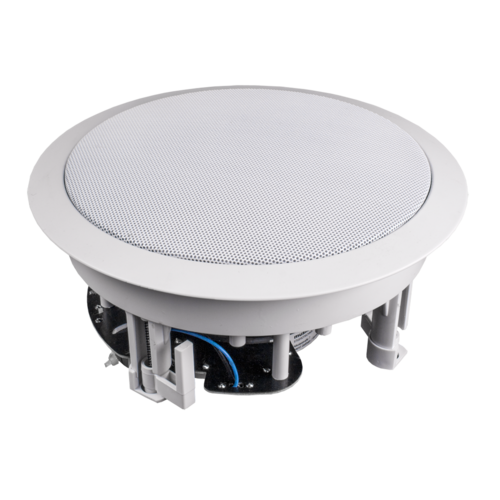

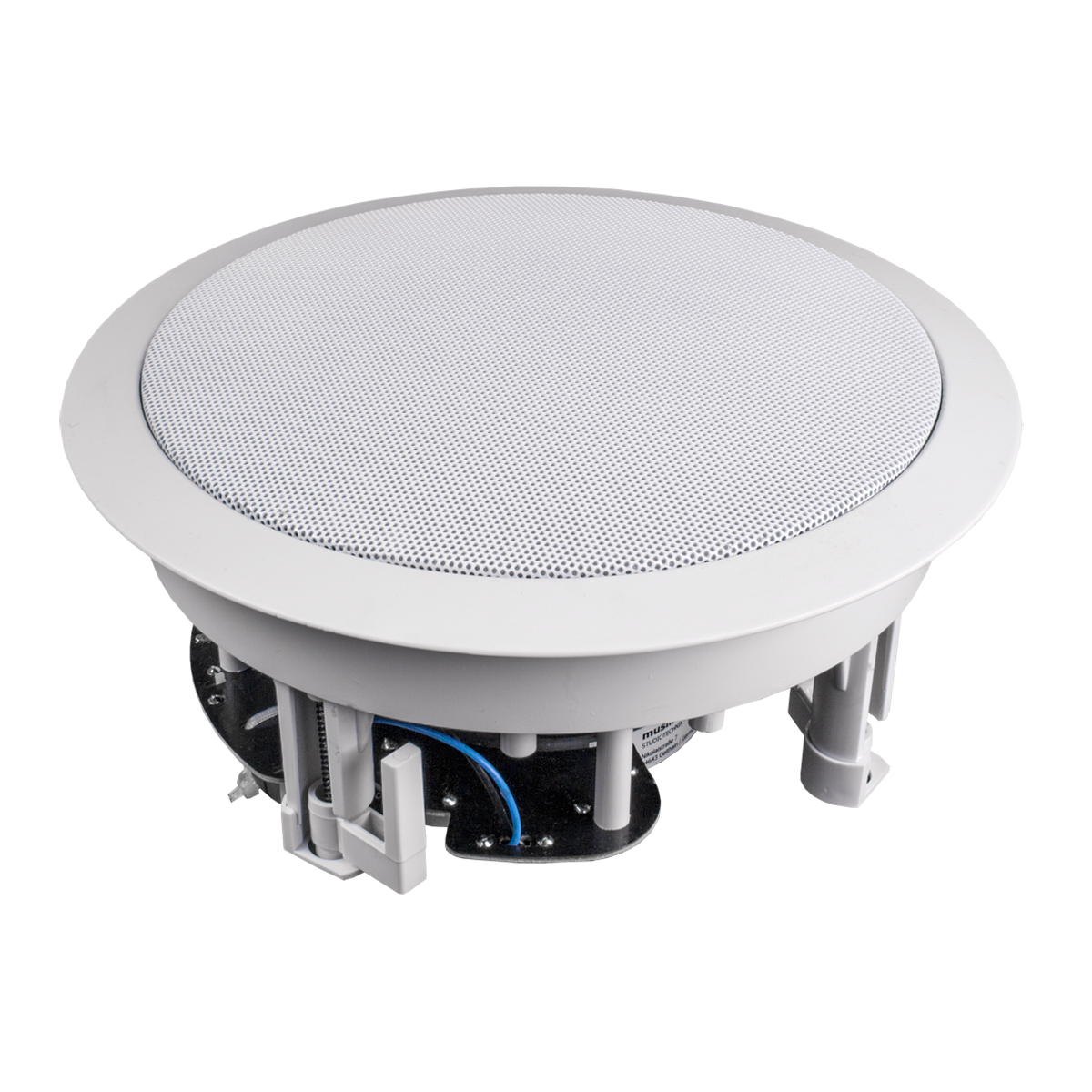

Der 2-Wege-Lautsprecher TS11 ist ein hochwertiges, koaxiales Deckeneinbausystem mit Allround-Qualität. Es bietet sich überall da an, wo eine diskrete und optisch unauffällige Beschallung realisiert werden soll.

TS11

Der 2-Wege-Lautsprecher TS11 ist ein hochwertiges, koaxiales Deckeneinbausystem mit Allround-Qualität. Es bietet sich überall da an, wo eine diskrete und optisch unauffällige Beschallung realisiert werden soll. Der Vorteil liegt darin, dass sich große Räume auch segmentweise und mit unterschiedlichen Lautstärken beschallen lassen. Der schwenkbare Hochtontreiber lässt eine präzise Einstellung der zu beschallenden Flächen zu und sorgt für zusätzliche Flexibilität bei der Wahl des Einbauortes.

Die Komponenten umfassen einen 6,5 Zoll Konustieftöner und eine 1 Zoll Hochtonkalotte. Für akustisch transparente Decken ist ein Einbaugehäuse verfügbar. Der Lautsprecher ist ebenfalls in 100 V Ausführung lieferbar und eignet sich damit auch für größere Hausbeschallungsanlagen. Durch die praktischen Schnellmontageklammern gelingt der Einbau rasch und unkompliziert. Ein akustisch neutrales Lochgitter lässt das Deckensystem optisch fast verschwinden.

Ausführung

Decken- bzw. Wandeinbausystem

Maximaler Schallpegel

105 dB peak / r = 1 m

Übertragungsbereich

70 Hz ... 20 kHz -6 dB mit Zusatzgehäuse Vb=10l

Kennempfindlichkeit

87 dB / r = 1 m

Abstrahlwinkel f > 4 kHz

90°

Höchstbelastbarkeit

100 Watt mit Zusatzgehäuse Vb = 10 l

Nennbelastbarkeit

50 Watt mit Zusatzgehäuse Vb = 10 l

Impendanz

16 Ohm
optional 100V (200 / 400 / 800 Ohm umschaltbar)

Frequenzweiche Übernahmefrequenz

3 kHz

Bündelungsmaß
im Bereich von 100 Hz ... 10 kHz


siehe Diagramm

Anschlusselemente

Klemmen

Bestückung

Tiefton
1x 6,5" Konus
Hochton
1x 1" Kalotte

Außendurchmesser

230 mm

Einbaulochdurchmesser

200 mm

Einbautiefe

ohne 100 V Trafo (standard)
100 mm
mit 100 V Trafo (optional)
140 mm

Decken- bzw. Wandstärke

10 mm ... 40 mm

Gewicht

ohne 100 V Trafo (standard)
1,2 kg
mit 100 V Trafo (optional)
2,7 kg

Gehäuseausführung

ABS Plast RAL 9010, andere Farben auf Anfrage

Zusatzgehäuse

  • für akustisch transparente Decken
  • Abmessungen: 300 mm x 300 mm x 160 mm
