RL 903K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Der RL 903K ist ein universell einsetzbarer Hauptregielautsprecher mit nierenförmiger Abstrahlcharakteristik im Bereich von 35 Hz bis 100 Hz. Haupteinsatzgebiet sind Ton-, Video- und Filmstudios.

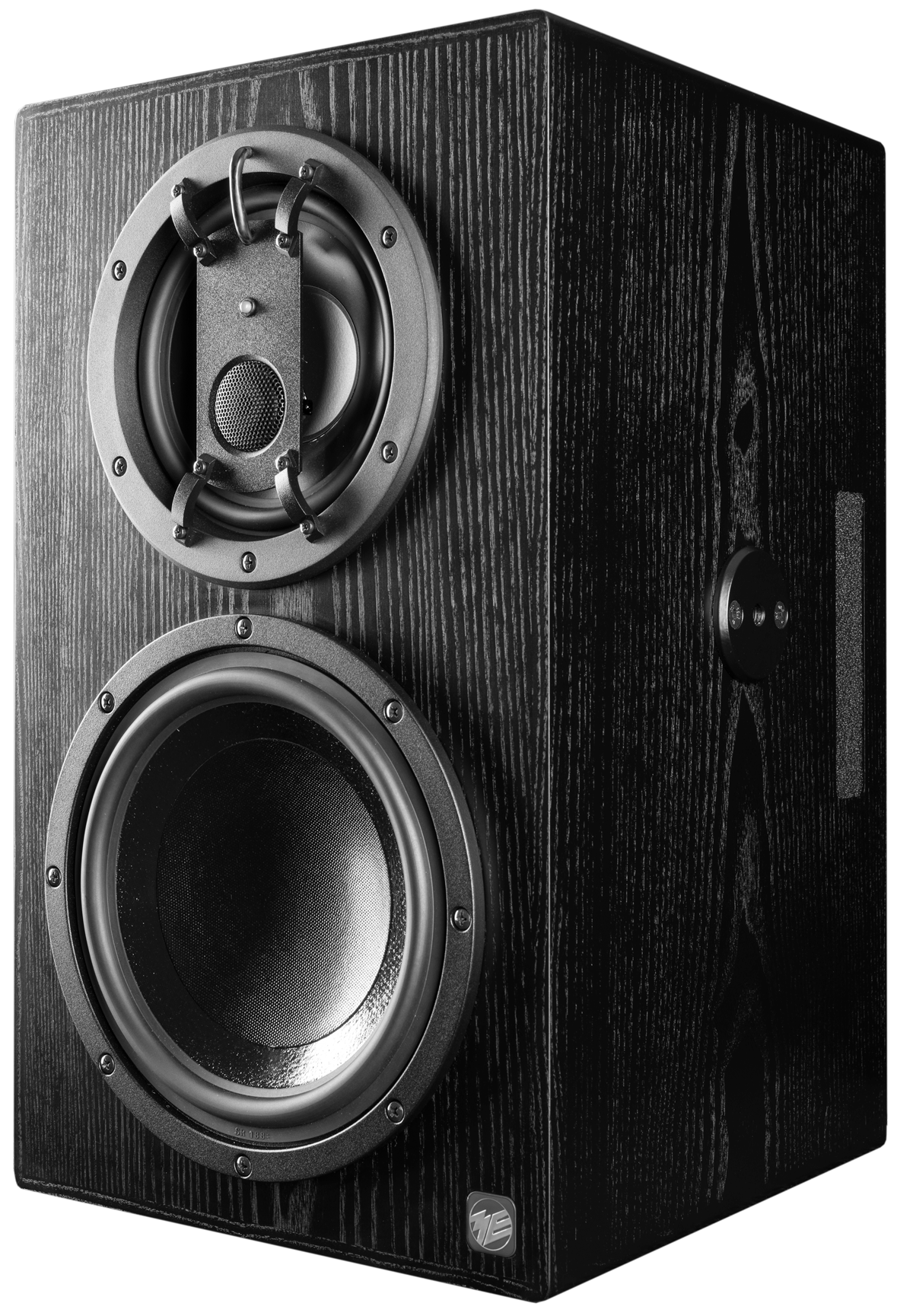

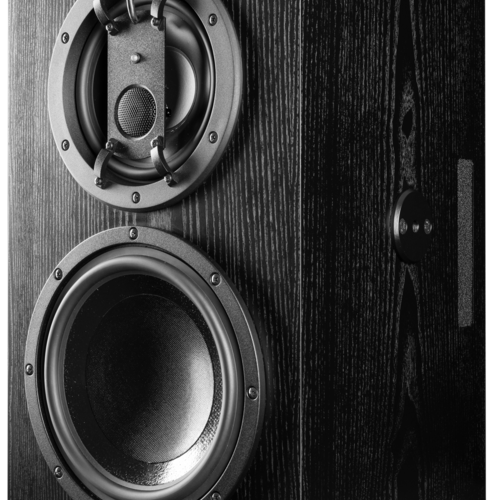

(Abgebildetes Furnier: Esche schwarz)

RL 903K

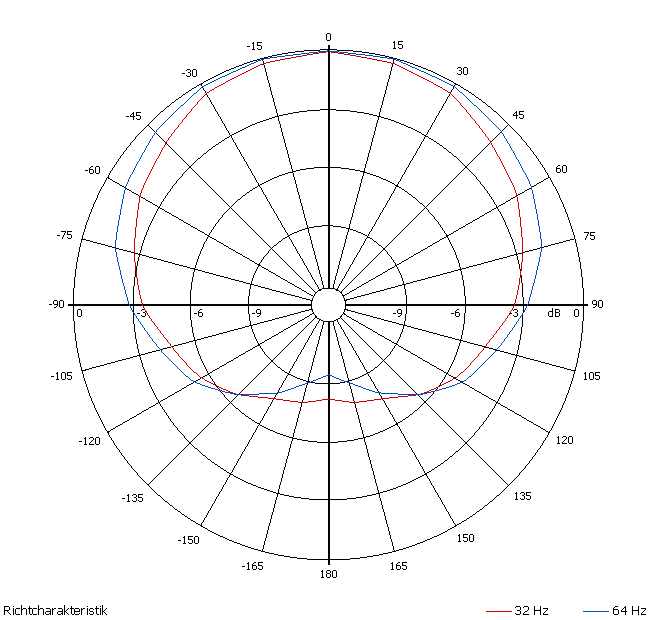

Der RL 903K ist ein universell einsetzbarer Hauptregielautsprecher mit nierenförmiger Abstrahlcharakteristik im Bereich von 35 Hz bis 100 Hz. Haupteinsatzgebiet sind Ton-, Video- und Filmstudios. Durch die nierenförmige Abstrahlcharakteristik werden Reflexionen an der Wand hinter dem Lautsprecher minimiert. Das koaxiale Mittelhochtonsystem ist mit einem leistungsfähigen Langhub-Chassis kombiniert. Die koaxiale Bauweise ist Grund für das ausgezeichnete Ortungsverhalten und die optimale Phantomschallquellenabbildung. Durch verschiedene konstruktive Maßnahmen wurde zudem ein Lautsprecher mit besonders geringen nichtlinearen Verzerrungen geschaffen. Eine spezielle geometrische Anordnung der Mittel-Hochtoneinheit und die relativ kleine, unsymmetrisch gestaltete Front halten Kurzzeitreflexionen und damit Klangverfärbungen auf niedrigstem Niveau. Trotz kompakter Gehäuseabmessungen wurde eine untere Grenzfrequenz von 35 Hz erreicht.

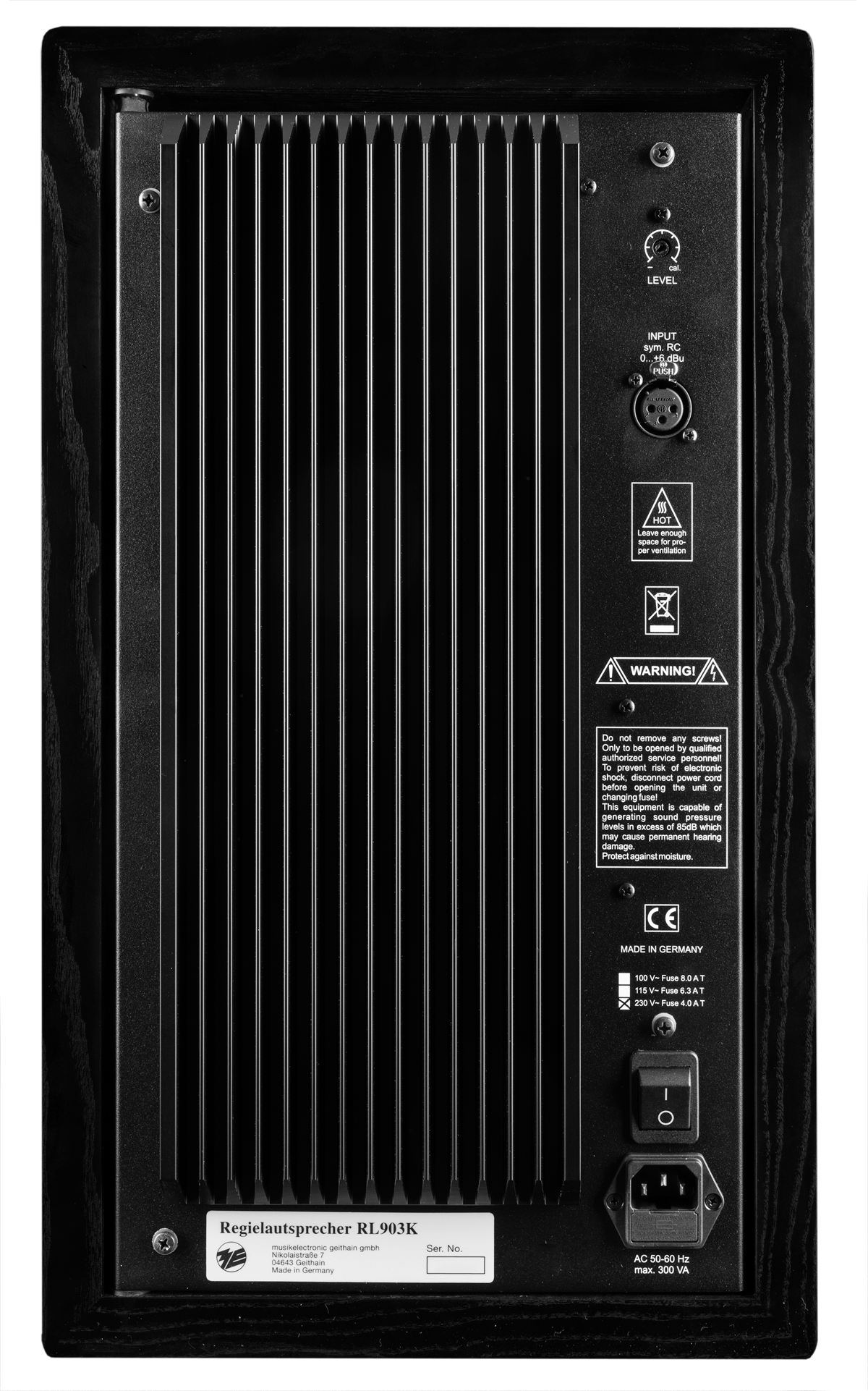

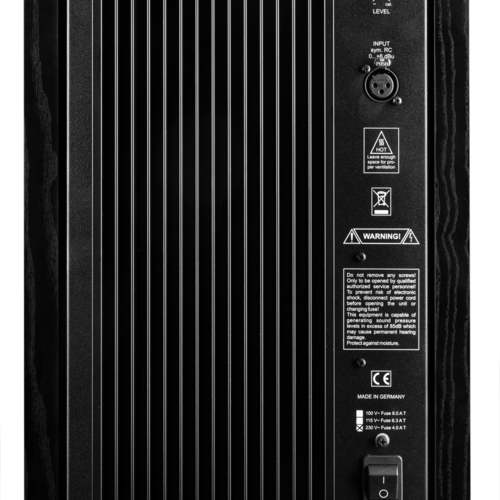

Der dreikanalige Leistungsverstärker des RL 903K ist zusammen mit der elektronischen Frequenzweiche in der Gehäuserückseite integriert und kann im laufenden Betrieb zu Servicezwecken ausgeschwenkt werden. Bei Übersteuerung eines Signalweges signalisiert eine intermittierend leuchtende LED das Erreichen der Aussteuerungsgrenze. Bei Überschreiten des Maximalpegels wird der Pegel der Mittel-Hochtoneinheit um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

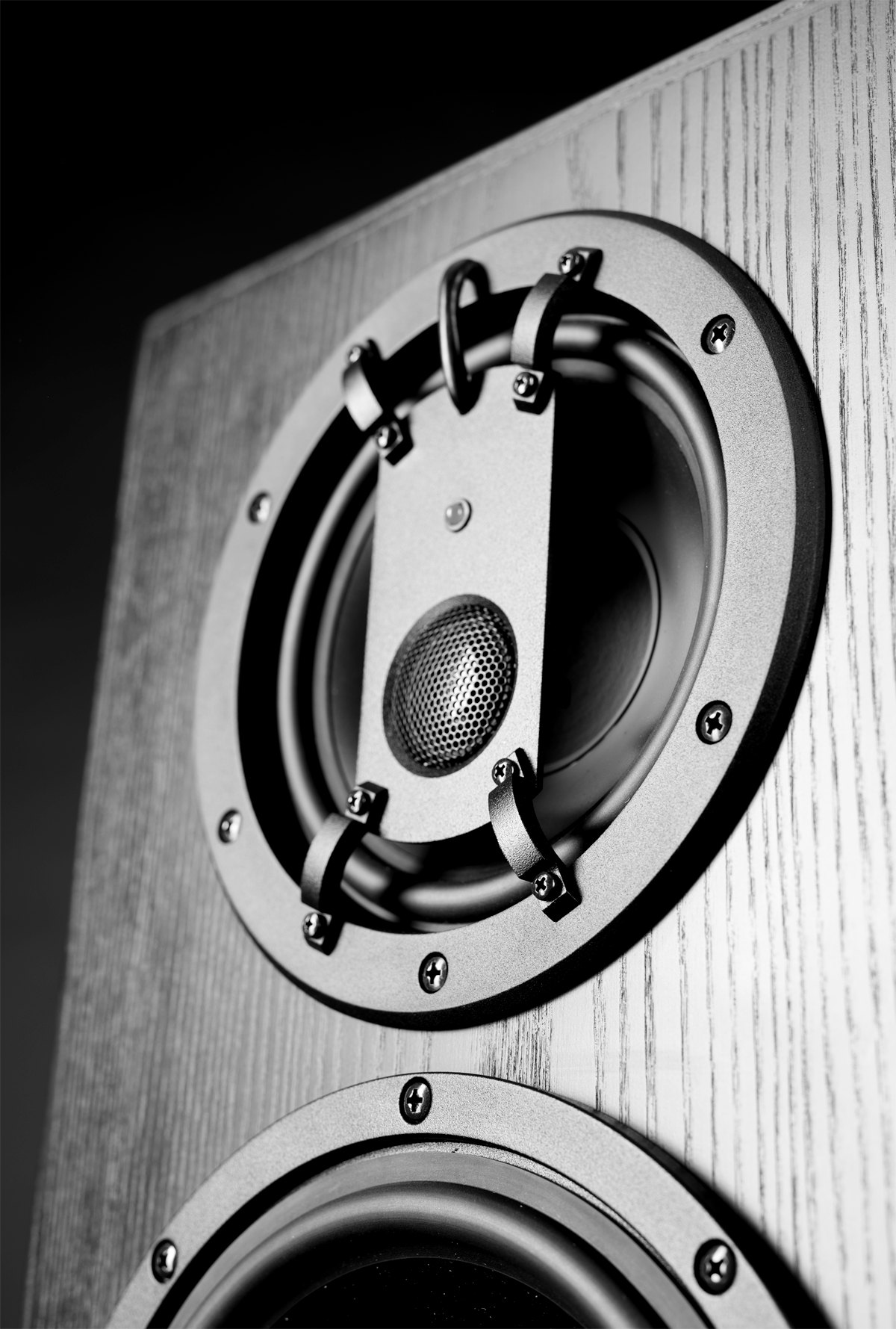

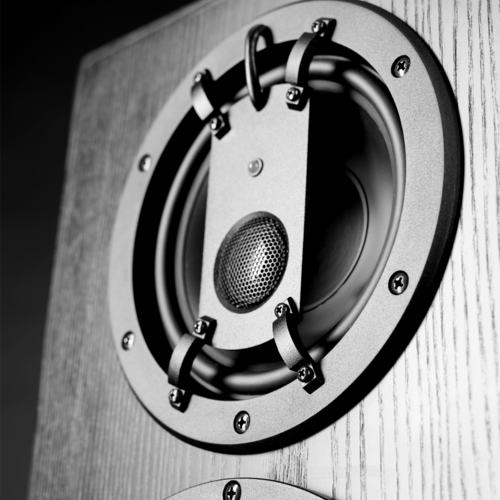

Die Mittel-Hochtoneinheit kann optional um 90 Grad gedreht geliefert werden, um sowohl stehenden als auch liegenden Einsatz des Lautsprechers zu ermöglichen. Zur Anpassung an die akustischen Gegebenheiten im Abhörraum lässt sich der Höhen- und Tiefenfrequenzgang korrigieren.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

Hauptregielautsprecher in großen Audio-, Video- und Filmstudios

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


110 ... 115 dB / r = 1 m (4 π)

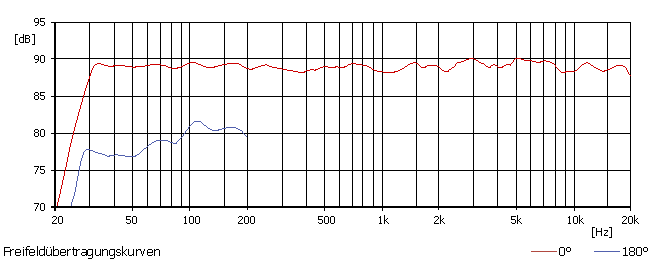

Übertragungsbereich

35 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 200 Hz ... 10 kHz


Von 4 auf 12 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

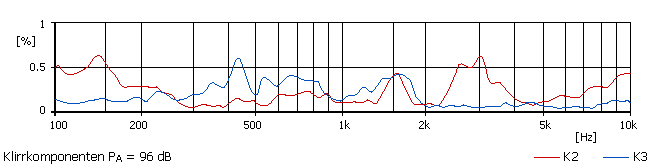

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 45 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche
Übernahmefrequenzen

250 Hz und 2,6 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 Watt an 4 Ohm
Mittelton
100 Watt an 4 Ohm
Hochton
100 Watt an 4 Ohm

Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton
200 mm Konus
Mittelton
160 mm Konus
Hochton
25 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 Volt ~ ± 10 %; 50 ... 60 Hz
Leistungsaufnahme
Max. 300 Watt bei Vollausteuerung
Netzanschluss
Euro-Kaltgerätedose

Abmessungen H x B x T in mm

481 x 285 x 293

Gewicht

28 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Gehäuseausführung
MDF Esche furniert schwarz; optional andere Furniere oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen

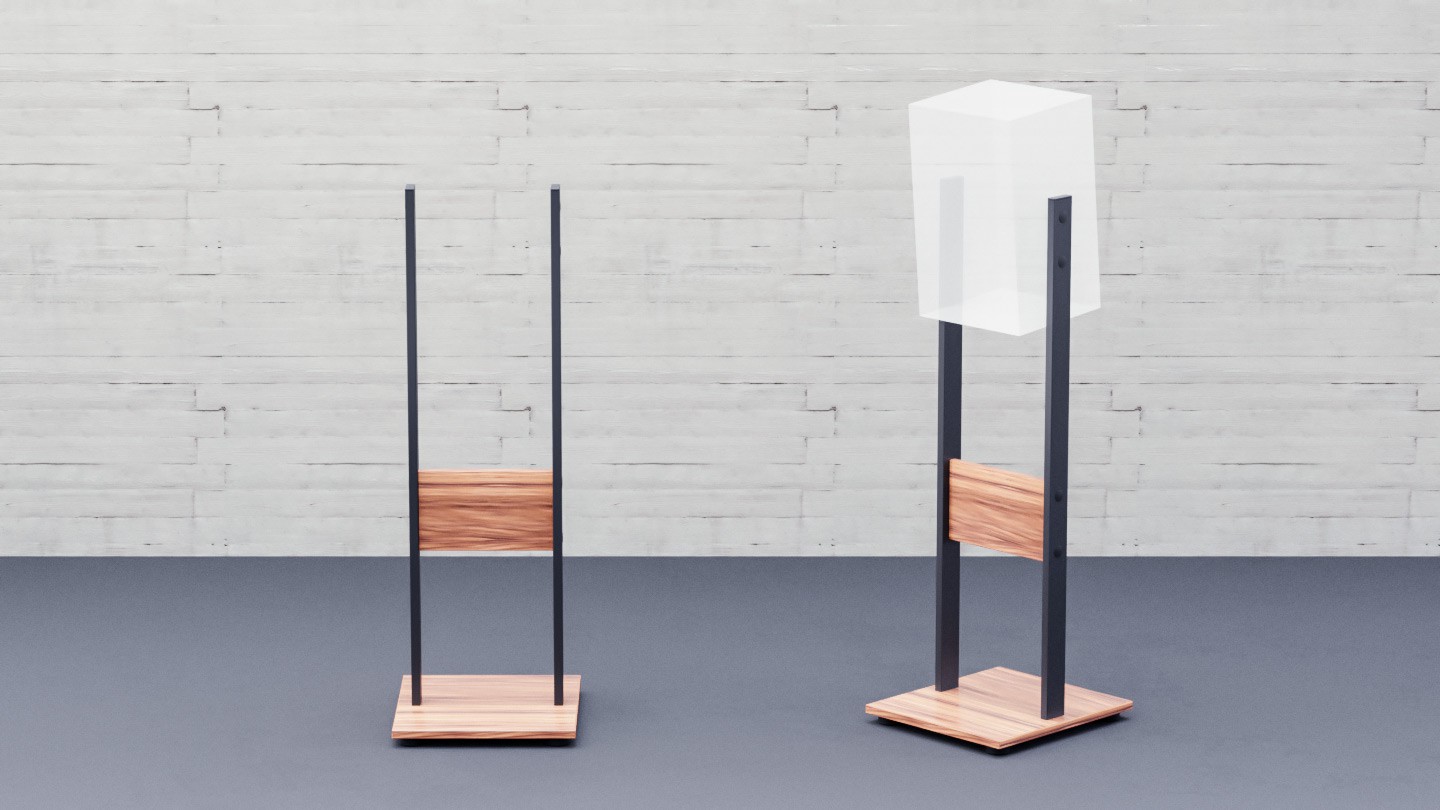

Gabelständer RL903K

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1296 mm, 1411 mm, 1551 mm und 1761 mm (Oberkante Lautsprecher)
  • Bodenplatte: 520 mm x 450 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

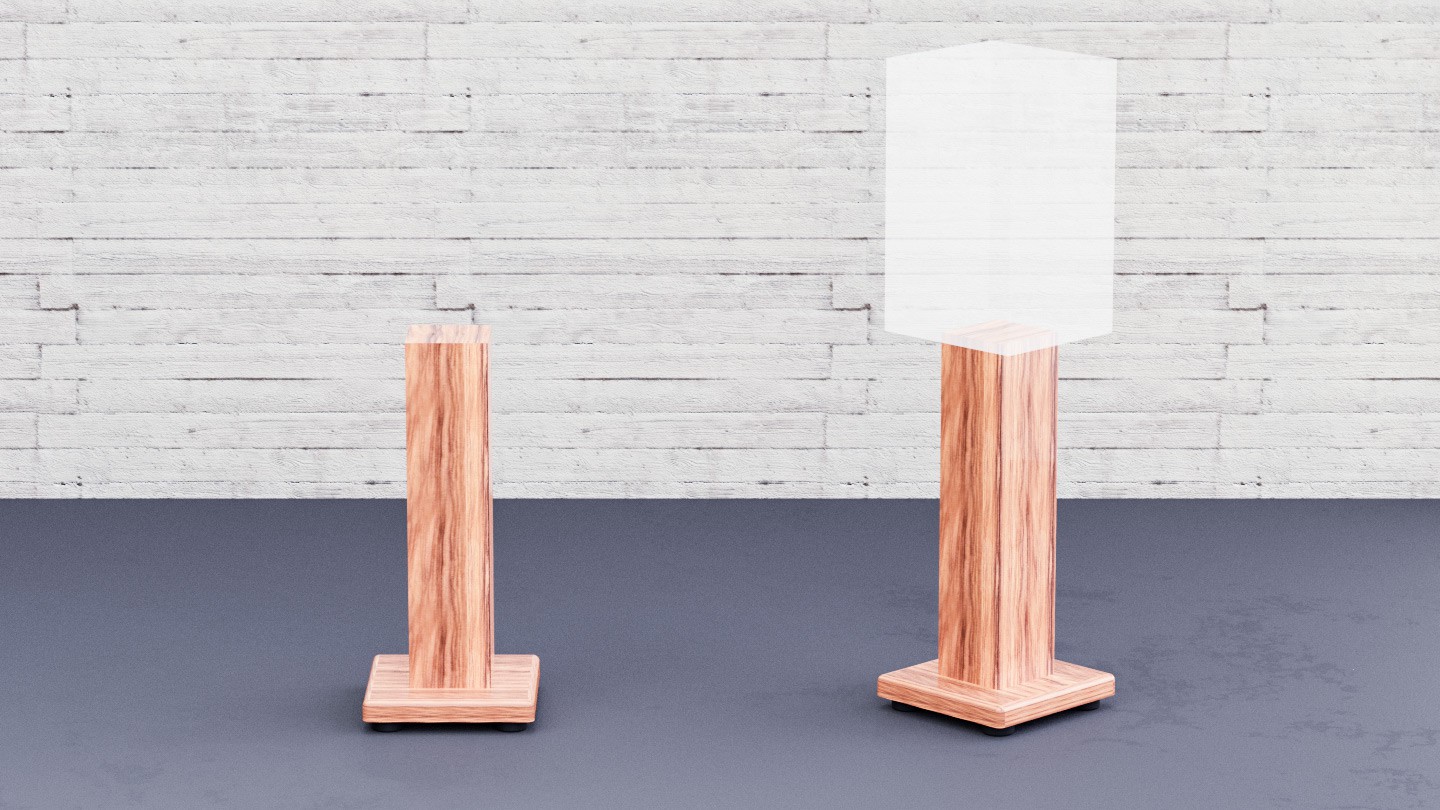

Standfuss RL903K

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1132 mm (Oberkante Lautsprecher)
  • Bodenplatte: 285 mm x 295 mm (B x T)
  • Standfuss furniert

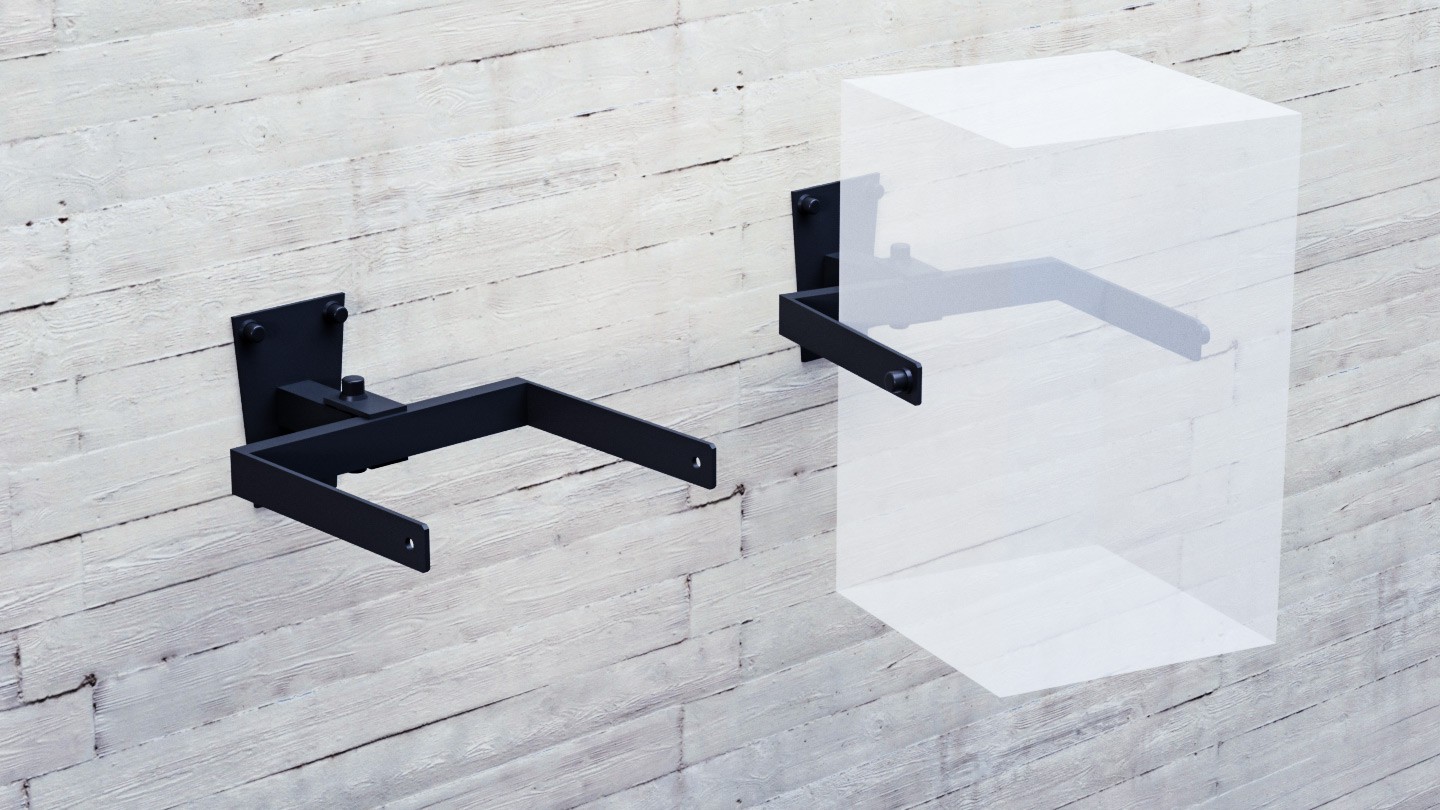

Wandhalterung RL903K

  • 30° neigbar und 30° schwenkbar
  • Wandhalterung schwarz pulverbeschichtet

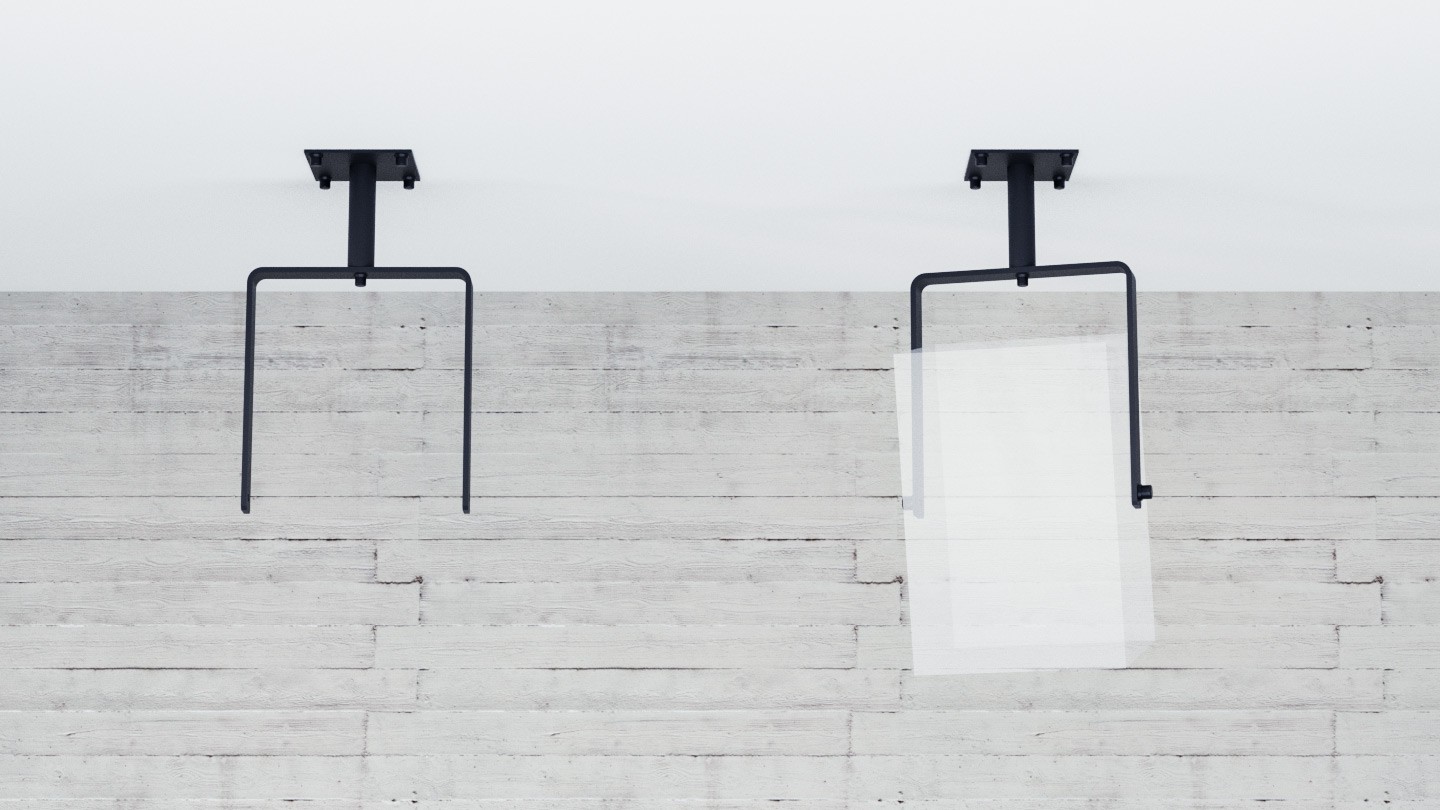

Deckenhalterung RL903K

  • Lautsprecher schwenkbar gelagert
  • Standardlänge zwischen Adapterplatte und Gabel: 300 mm
  • Optional andere Länge lieferbar
  • Deckenhalterung schwarz pulverbeschichtet

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
