MO-1

2-Wege-Koaxialsystem im geschlossenen Gehäuse

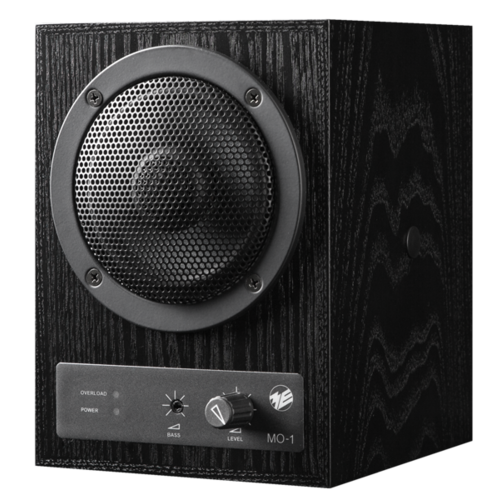

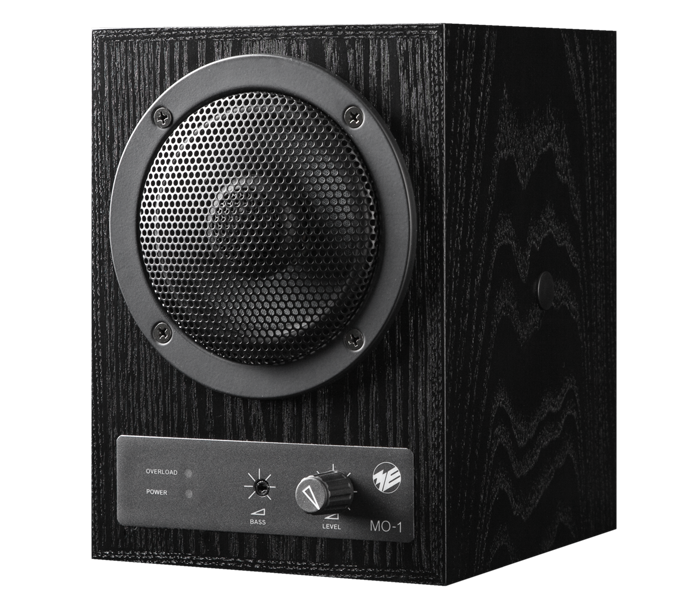

(Abgebildetes Furnier: Esche schwarz)

MO-1

Der Zweiwege-Koaxial-Aktivlautsprecher MO-1 ist ein Tonkontrollsystem für Schnittplätze und kleine Ü-Wagen. Er kann des weiteren als Surround-Lautsprecher für kleine Räume in Mehrkanaltonanlagen und als Wiedergabesystem für kleine Konferenzbeschallungsanlagen eingesetzt werden.

In Analogie zur RL-Serie wurde auch hier die Koaxialtechnik verwendet und das Hochtonsystem mit einem 100 mm Tieftonsystem koaxial kombiniert. So stellt sich bei dem MO-1 ein ausgezeichnetes Ortungsverhalten und eine optimale Phantomschallquellenabbildung ein. Eigenschaften, die schon die Regielautsprecher der RL-Serie kennzeichnen. Trotz der sehr kompakten Abmessungen wurde eine untere Grenzfrequenz von 100 Hz erreicht. Natürlich kann der MO-1 im Verbund mit dem BASIS 11K betrieben werden. Die psychologischen Bedingungen des Nahfeldabhörens wurden bei der Gestaltung des Übertragungsverlaufes berücksichtigt, um Ermüdungserscheinungen bei längerem Abhören entgegenzuwirken.

Der Leistungsverstärker ist im hinteren Gehäuseteil platziert. An der Frontseite befindet sich je eine LED als Betriebs- und Übersteuerungsanzeige, ein Pegelsteller sowie ein Bassabsenkungssteller.

Der Lautsprecher ist magnetisch streuarm ausgeführt. Auf Wunsch kann ein Tischständer oder Stativ und Wandhalterung mitgeliefert werden. Bei Bedarf steht ein DC/AC-Wandler 12V/24V DC auf 230 V AC, passend für zwei Monitore zur Verfügung.

Einsatzbereich

Lautsprecher für Ton- und TV-Schnittplätze, kleine Ü-Wagen, Surround-Lautsprecher für kleine Räume in Mehrkanaltonanlagen, Wiedergabesystem für kleine Konferenzbeschallungsanlagen

Maximaler Schallpegel
Im Bereich von 300 Hz ... 6 kHz

102 ... 105 dB / r = 1 m (4 π)

Übertragungsbereich

100 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei P_E = - 14 dBu

85 dB / r = 1 m

Eigengeräuschschallpegel

≤ 6 dB (A) / r = 1 m

Klirrdämpfung
Gemessen bei 80 dB / r = 1 m
Im Bereich von 200 Hz ... 10 kHz

≥ 36 dB

Nenneingangspegel

0 ... + 15 dBu kontinuierlich einstellbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Tieftonabsenkung

Kontinuierlich einstellbar bis - 10 dB bei 100 Hz

Elektronische Frequenzweiche
Übernahmefrequenzen

7 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton

25 Watt an 4 Ohm

Hochton

15 Watt an 8 Ohm

Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton

100 mm Konus

Hochton

19 mm Kalotte

Betriebsanzeige

LED auf Frontseite

Overload-Anzeige

LED auf Frontseite

Betriebsspannung

230 Volt ~ ± 10 %; 50 ... 60 Hz
115 Volt ~ ± 10 %; 50 ... 60 Hz (optional)
100 Volt ~ ± 10 %; 50 ... 60 Hz (optional)

Leistungsaufnahme

Max. 40 Watt bei Vollausteuerung

Netzanschluss

Euro-Kaltgerätedose

Abmessungen H x B x T in mm

198 x 146 x 160

Gewicht

3,2 kg

Klimatische Bedingungen

Arbeitstemperaturbereich

+ 15°C ... + 35°C

Lagertemperaturbereich

- 25°C ... + 45°C

Relative Luftfeuchte

45 ... 75 %

Gehäuseausführung

MDF Esche furniert schwarz; optional andere Furniere oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen

Gabelständer MO1

Lautsprecher schwenkbar gelagert
Lieferbare Höhen: 1083 mm, 1313 mm, 1443 mm und 1583 mm (Oberkante Lautsprecher)
Bodenplatte: 345 mm x 315 mm (B x T)
Bodenplatte und Stabi-Brett furniert
Holme schwarz pulverbeschichtet

Tischständer mit Gußsockel MO1

Lautsprecher schwenkbar gelagert
Lieferbare Höhe: ca. 385 mm (Oberkante Lautsprecher)
Durchmesser des Gußsockels: 180 mm
Tischständer mit Gußsockel schwarz pulverbeschichtet

Wandhalterung MO1

30° neigbar und 30° schwenkbar
Wandhalterung schwarz pulverbeschichtet

Prospekte und Serviceunterlagen

Prospekt

Bedienungsanleitung

Technische Zeichnungen

Technische Zeichnung zum Lautsprecher

Technische Zeichnung zum Gabelständer mit Angabe der Standardhöhen

Testberichte

Testbericht zum MO-1 aus Professional audio Magazin 2/2009

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
