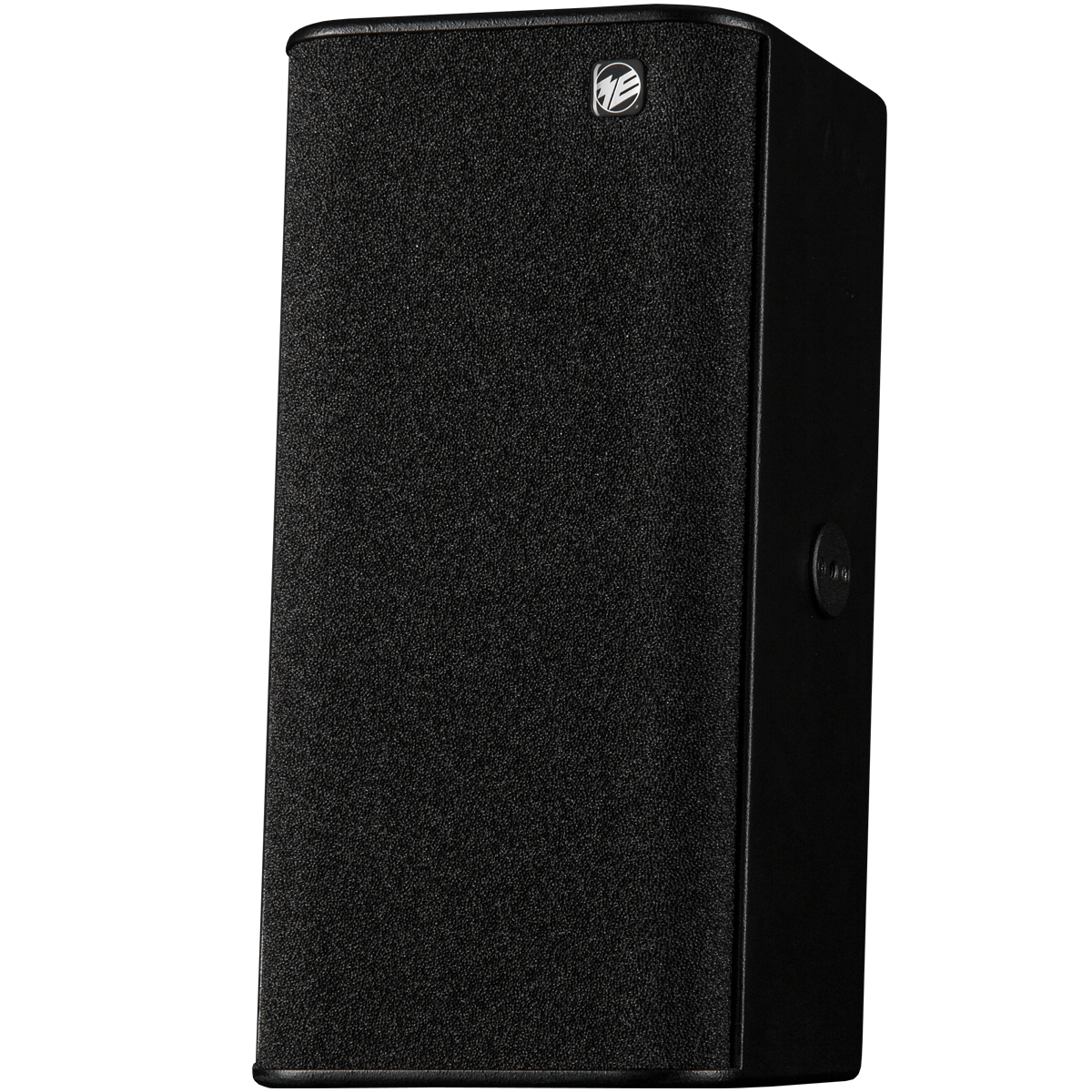

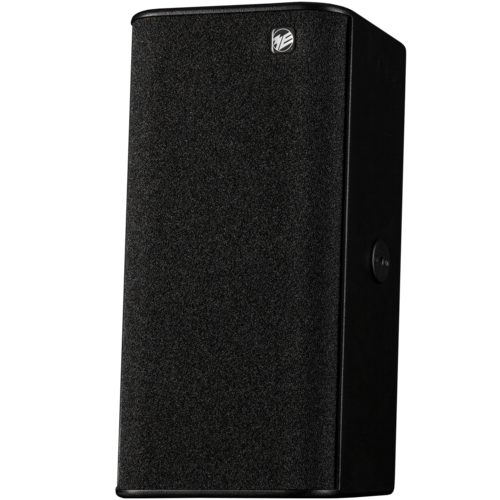

TS53K

Passiver Koaxial-Lautsprecher mit Bass-Nierencharakteristik

Der koaxiale 2-Wege-Beschallungslautsprecher TS53K zeichnet sich durch seine Klangfarbenneutralität, starke vertikale Bündelung und hohe Dynamik aus. Gemessen an der gebotenen Leistung ist der TS53K äußerst kompakt. Somit ist dieses Passivsystem für den Einsatz hochwertiger Sprach- und Musikbeschallung mittlerer Flächen prädestiniert und bleibt Dank seiner Größe optisch unauffällig. Der bewusste Verzicht auf den Einsatz von Hornlautsprechern ermöglicht eine Verfärbungsarmut, die man sonst nur von erstklassigen Studiolautsprechern kennt.

TS53K

Der koaxiale 2-Wege-Beschallungslautsprecher TS53K zeichnet sich durch seine Klangfarbenneutralität, starke vertikale Bündelung und hohe Dynamik aus. Gemessen an der gebotenen Leistung ist der TS53K äußerst kompakt. Somit ist dieses Passivsystem für den Einsatz hochwertiger Sprach- und Musikbeschallung mittlerer Flächen prädestiniert und bleibt Dank seiner Größe optisch unauffällig. Der bewusste Verzicht auf den Einsatz von Hornlautsprechern ermöglicht eine Verfärbungsarmut, die man sonst nur von erstklassigen Studiolautsprechern kennt.

Die Komponenten umfassen zwei 6,5 Zoll Konustieftöner und acht 1 Zoll Hochtonkalotten. Beide sind durch eine interne Schutzschaltung effektiv vor Zerstörung gesichert. Die koaxiale Anordnung sorgt für ein homogenes Abstrahlverhalten und ermöglicht ganz nebenbei eine erhebliche Reduzierung der Gesamtgröße dieser leistungsfähigen Beschallungssysteme. In der TS53K wird die Bassnierentechnik genutzt, die sich bereits seit Jahrzehnten in den Regielautsprechern aus dem Hause Geithain bewährt hat. Durch die hohe vertikale Bündelung werden zudem Boden- und Deckenreflexionen effektiv reduziert. Dank dieser beiden technischen Besonderheiten wird der Einsatz des Lautsprechers in akustisch schwierigen Umgebungen erheblich erleichtert. Optional kann einer unserer TT-Subwoofer zur Erweiterung des Bassübertragungsbereichs um mehr als eine Oktave eingesetzt werden.

Eine Vielzahl von verfügbaren Halterungen sorgen für eine einfache Montage an nahezu jedem Einsatzort. Spezielle Adapter ermöglichen eine vertikale Kombination von bis zu zwei TS53K, um die akustische Reichweite für den jeweiligen Anwendungsfall flexibel anzupassen.

Ausführung

Bassniere

Maximaler Schallpegel

122 dB peak / r = 1 m

Übertragungsbereich

100 Hz ... 20 kHz -6 dB

Kennempfindlichkeit

95 dB / r = 1 m

Abstrahlwinkel f > 2 kHz

90° x 12° (h x v)

Höchstbelastbarkeit

480 Watt

Nennbelastbarkeit

240 Watt

Impendanz

8 Ohm
optional 100 Volt (100 / 200 / 400 Ohm umschaltbar)

Frequenzweiche Übernahmefrequenz

2,2 kHz

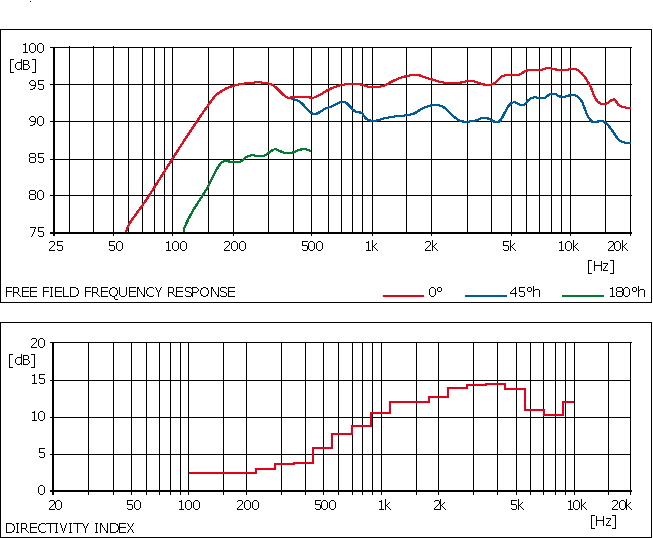

Bündelungsmaß
im Bereich von 100 Hz ... 10 kHz


siehe Diagramm

Anschlusselemente

2x Speakon NL4 (parallel)
optional 2x XLR4 (bei 100 V)

Bestückung

Tiefton
2x 6,5" Konus
Hochton
8x 1" Kalotte

Überlastsicherung

selbstrückstellend

Abmessungen B x H x T in mm

210 x 425 x 250

Gewicht

ohne 100 V Trafo (standard)
10,2 kg
mit 100 V Trafo (optional)
11.1 kg

Gehäuseausführung

Multiplex, lackiert RAL9005 Struktur
andere Farben auf Anfrage

Zubehör (optional)

Sicherungsöse
Stativgabel mit Hülse, Decken- und Wandhalterung

Prospekt und Bedienungsanleitung

Zeichnungen
